L-Edit 桥——让 agent 双向驱动 Tanner L-Edit

装载：一个文件，零编译

pip install klayout-klink 后 klink init 会在项目里铺出 example_template/ledit_bridge/：

ledit_bridge.cpp —— 唯一的宏文件。在 L-Edit 里 Tools → Macro → Load Macro… 直接选它（L-Edit 自己现场编译；宏只用老版本 API 子集编写，理论兼容旧版、实测环境 v16.x；klink 不携带任何 Siemens/Tanner 文件，SDK 头文件来自你自己的 L-Edit 安装）。
driver.py —— 免依赖冒烟驱动：python driver.py ping 看到宏版本、当前设计与能力表即为连通。
tcell_workflows.py —— T-Cell 工作流 CLI（下文）。

传输是 %LOCALAPPDATA%\klink\ledit_bridge\ 下的 inbox/outbox JSON 文件对，宏在 UI 线程 200ms 轮询、原子写回；心跳文件 hello.json 提供活性判定。

能力面

类别	命令
设计文件	`new_design`（没开 tdb 也能自举建库）· `open_design` · `save_design`
图层	`ensure_layer`（盖 GDS 号；新层自动配色：实心无边框）· `set_layer_style` · `get_layers`（含填充色与特殊层标记）
绘制	`create_cell` · `draw`（box/polygon/wire/circle 批量）· `place_instance`（含 nx×ny 阵列）· `clear_cell`
全量读取	`get_selection` · `get_cell`（图形+对象级属性树+实例+端口+标签；wire 带端帽/拐角，torus/pie 带精确参数）· `list_cells`（现在总是带 `hidden` 布尔字段，与之不一致时再加 `hidden_property`）
导航	`show_cell` · `set_cell_hidden` · `list_windows` · `close_window` · `layout_view` · `save_image`
破坏性	`delete_cell` · `rename_cell` · `delete_objects` · `close_design`
验证	`run_drc` · `drc_summary` · `export_gds`
工艺知识	`get_drc_rules` —— 整套设计规则表机读导出
T-Cell	`get_tcell_params` · `instance_tcell`（程序化传参实例化）· `set_tcell_code`（把生成器代码写回成原生 T-Cell）

与 KLayout 互导（MCP 一调用）

配好 klink MCP 后，agent 直接获得 bridge_ledit 域的十八个意图级工具：下面五个覆盖与 KLayout 的双向交换，其余十三个（导航与视图、标记过桥、破坏性命令、DRC 与 GDS 回程）按主题分节说明在后面。

ledit.status —— 发现与分诊：宏活性、设计是否打开、心跳年龄。任何异常先叫它，错误信息会直接写明下一步。0.5.3 新增：宏支持 list_designs/list_cells 时，还会一并报出当前打开的设计和活动设计的 cell 列表（含 T-Cell 标记）——“L-Edit 里现在有什么”一次调用问完；旧版本宏行为不变（能力探测式降级）。
ledit.import_selection —— 你在 L-Edit 里选中，agent 导入 KLayout 新 cell：圆保持参数化（CIRCLE PCell）、层连名带号迁移（重名追加不覆盖）、不可转换对象如实列出。
ledit.push_cell —— KLayout 平坦 cell 推回 L-Edit（层同样带名建立）。
ledit.import_cell_tree —— 把 L-Edit 里一个 cell 连同它整棵层级导入 KLayout：children-first 重建，实例照旧建成实例（不是拍平成形状），层身份同样连名带号迁移；每个目标 cell 都会被重新建出，所以重复导入是幂等的；没有可转换轮廓的形状列进 not_convertible，绝不悄悄丢弃。
ledit.push_cell_tree —— 反方向：把 KLayout 一个 cell 连同它下面整棵子树推回 L-Edit，同样 children-first、实例重建成实例；默认 clear=True，让重复推送保持幂等（L-Edit 的 draw 只会追加）；整棵树作为一次批量请求发过去；L-Edit 摆放表达不了的实例（缩放、非正交旋转、错切阵列）会如实列进 unsupported_instances，绝不近似凑合。

导航与视图

ledit.show_cell 打开/前置某个 cell 的版图窗口并把它设为当前可见（“在 L-Edit 里打开 X”）；ledit.set_cell_hidden 切换 T-Cell 变体常带的 “Hide In Lists” 标记；ledit.list_windows / ledit.close_window 枚举/关闭版图、文本、日志窗口（按 cell 名，或 ledit.list_windows 给出的 index）；ledit.layout_view 是视图的单一动词——不带参数读当前视图，rect_um 设视图，home 复位到 cell 的 home view，调用后总是回读实际视图（加 has_window）；ledit.save_image 把 cell/区域渲染成 PNG/BMP/JPG——只在用户明确要图片时调用，从不当验证证据，规矩和 KLayout 的 view.screenshot 一样：验证请用 get_cell / status。

把一个五路扇出的 klink tapered 路由 cell ROUTE_05_FANOUT 推入 L-Edit 之后，ledit.show_cell 的真实返回：

{"cell": "ROUTE_05_FANOUT", "window_opened": false, "via": "window", "file": "klink_site_demo"}

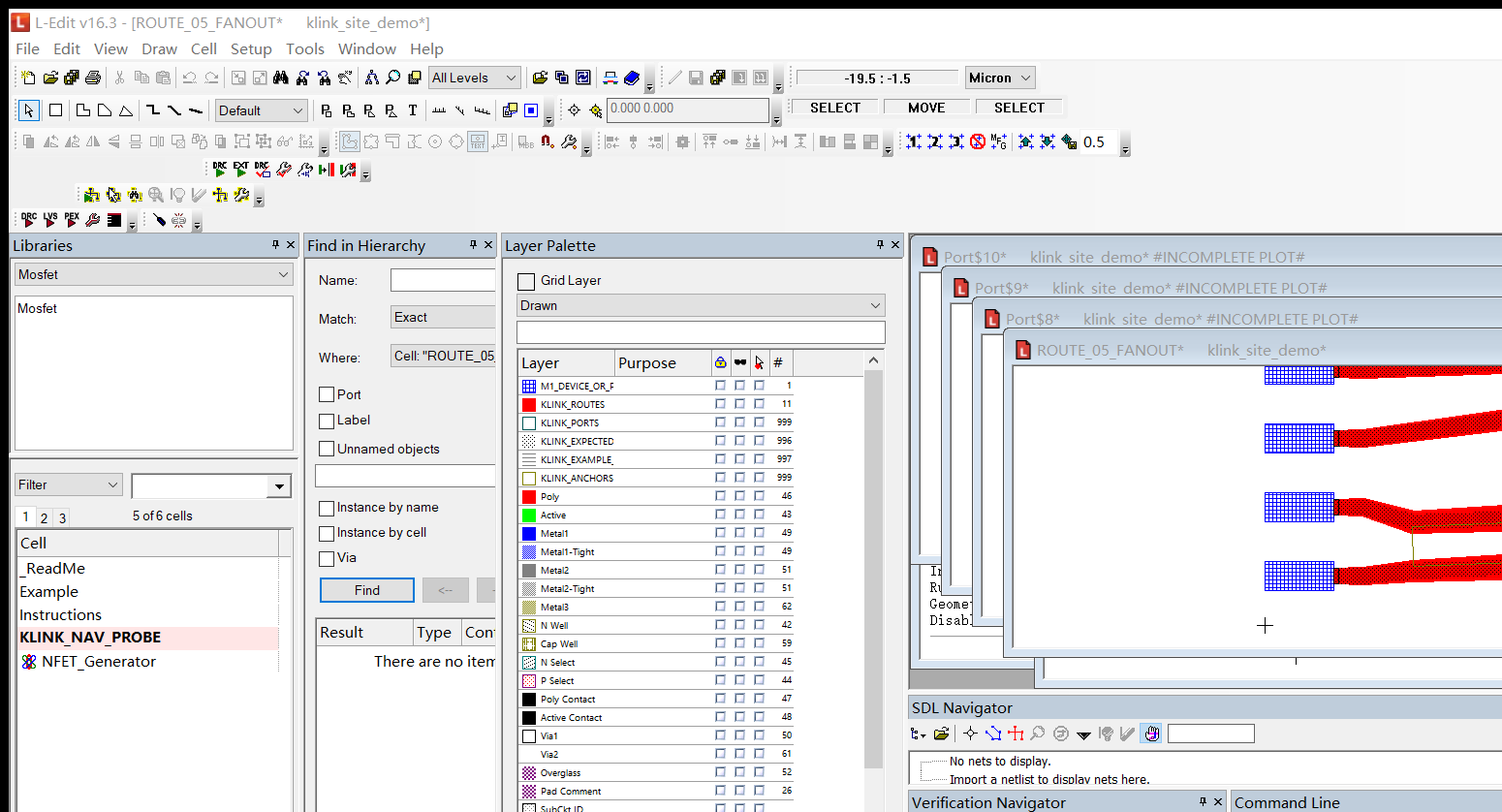

推入的 ROUTE_05_FANOUT cell 在 L-Edit v16.3 窗口中打开，图层调色板按名字列出 klink 创建的层（M1_DEVICE_OR_PAD、KLINK_ROUTES、KLINK_PORTS 等）及其 GDS 号，cell 窗口里可见推入的扇出路由 — `ledit.push_cell_tree` 把 `ROUTE_05_FANOUT` 连同它下面的 cell 推入后，`ledit.show_cell` 打开的真实 L-Edit v16.3 窗口：图层调色板里是按名字建出的 klink 层（含 GDS 号），cell 窗口里是推入的扇出路由。

{"cell": "ROUTE_05_FANOUT", "mode": "get", "rect_um": [-51.139, -4.598, 114.139, 52.598], "has_window": true, "file": "klink_site_demo"}

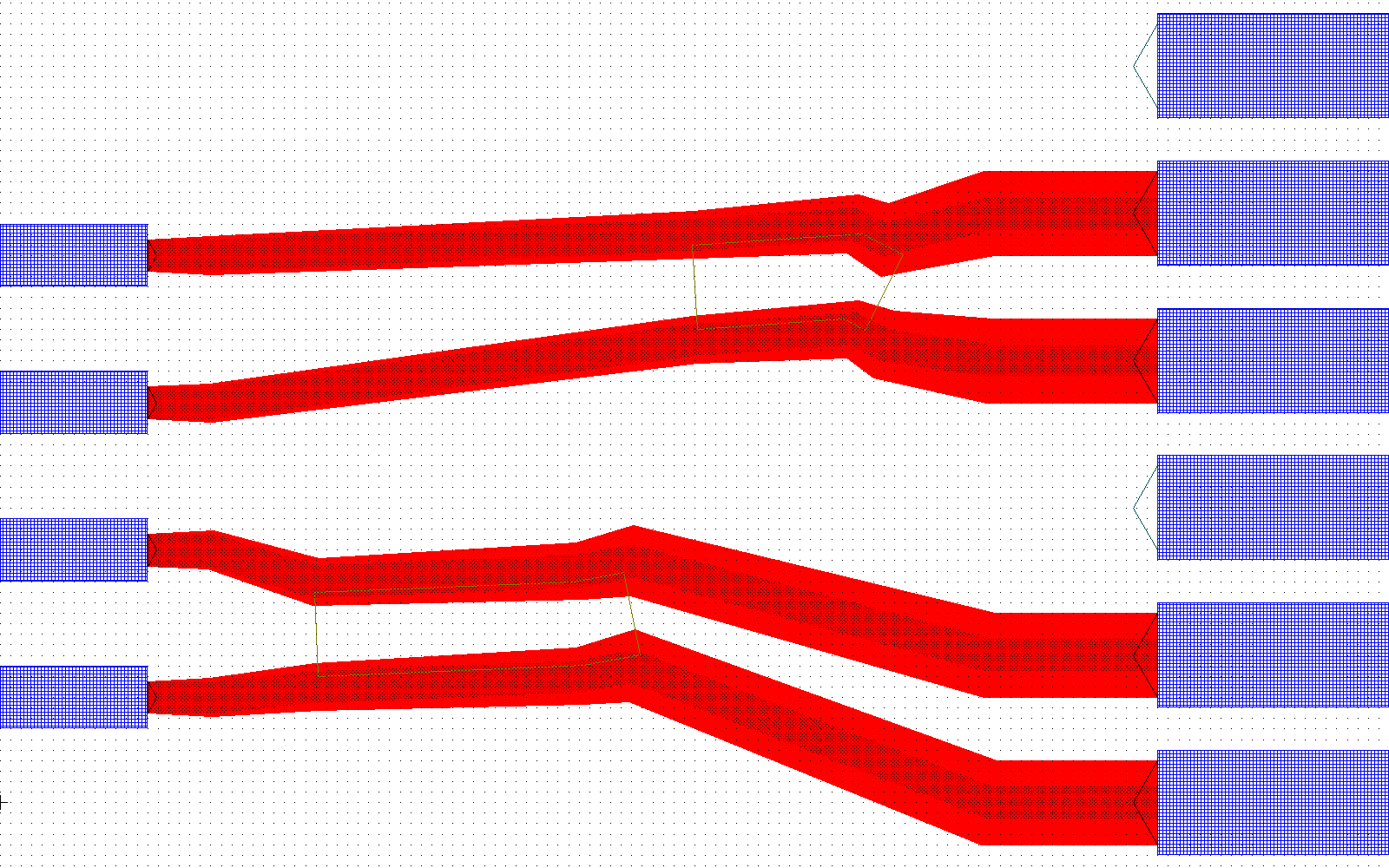

ledit.save_image 渲染的整个 ROUTE_05_FANOUT cell（L-Edit 自己的渲染器，1600x1000）：五条来自 klink tapered 路由器的路由、焊盘，以及零宽 Port 三角形显示为细线 — `ledit.save_image` 对整个 cell 的渲染（L-Edit 自身渲染器，1600×1000）：五条 klink tapered 路由、焊盘，以及零宽 Port 三角形——它们显示为细线，而不是填色三角形。

标记以零宽线过桥

klink 的 Port / Anchor / Region 标记从 0.5.6 起统一是零面积的纯标记（width_um=0 的路径轮廓）。0.5.7 之前，draw 会自己拒绝 width_um == 0 的 wire；现在这层拒绝交给了 L-Edit 自己（LWire_New），拒绝时错误信息会说明原因。在真实的 L-Edit v16.3 上验证过：零宽线是被接受的，并渲染成 1 像素的轮廓线——klink 的零宽标记由此第一次能完整过桥。ledit.push_cell_tree 的返回里用 zero_width_wires 报出零宽线的总数。

把 ROUTE_05_FANOUT 连同它下面整棵子树（含 Port、CorridorAnchor 等标记 cell）推入 L-Edit 的真实报告：

{"cell_count": 13, "ops": 57, "zero_width_wires": 10, "requests": 1, "unsupported_instances": []}

13 个 cell、57 条绘制操作装进 1 次批量请求，其中 10 条是零宽线——正是 Port 标记的三角轮廓。用 ledit.layout_view 设视图到某个 Port 附近，再 ledit.save_image 截这块区域：

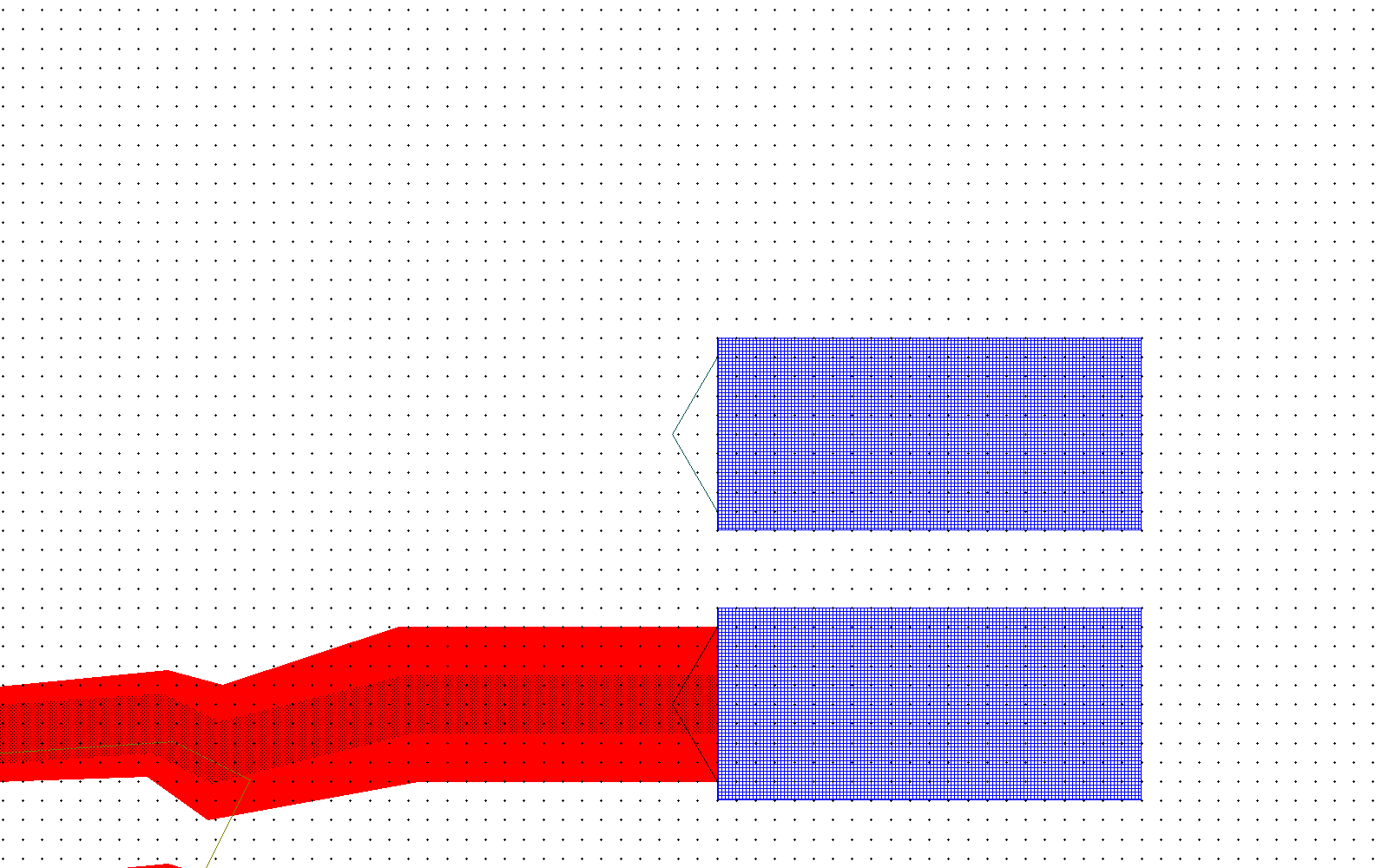

ledit.layout_view 设置矩形后 ledit.save_image 渲染的局部区域：两个焊盘、一条路由，以及 Port 标记三角形显示为一条细线（零宽 wire，读回 width_um 为 0，4 个点） — 用 `layout_view(rect_um=...)` 缩到一个 Port 标记附近再 `save_image`：两个焊盘、一条路由、以及 Port 三角形——它作为零宽 wire 过桥，读回 `width_um: 0`、4 个点，L-Edit 把它渲染成一条细线，而不是填色三角形。

破坏性命令：显式目标、会拒绝

ledit.delete_cell 按显式名字删除 cell；除非 force=true，否则遇到“是当前可见 cell”“被其他 cell 实例化”“是 T-Cell 生成器”都会拒绝，并点名引用者。真实的拒绝：

delete_cell failed: refusing to delete 'Port$17': it is instanced 1 time(s) by ROUTE_05_FANOUT

ledit.rename_cell 改名，新名已存在则拒绝。ledit.delete_objects 按图层和/或 rect_um 删形状——只删边界框完全落在矩形内的对象，一条只是穿过矩形的路由留着不动；实例不受影响（清整个 cell 用 clear_cell）。真实返回（先 rename 再 delete_objects）：

{"old": "DRC_DEMO", "new": "DRC_DEMO_RENAMED"}
{"cell": "DRC_DEMO_RENAMED", "deleted": 1, "by_layer": {"Poly": 1}}

ledit.close_design 按名字关闭一个已打开的设计；有未保存改动时会拒绝，除非 discard=true——这是清理 klink 自建 scratch 设计（new_design）的唯一办法，因为关掉设计的最后一扇窗口不会关闭设计本身：

{"file": "klink_site_demo", "closed": true, "discarded_changes": true}

ledit.push_cell_tree 本身也变得更安全：发送前先逐条校验每个绘制项；一批请求里任何一步失败，会把这次调用里新建的 cell 删掉（rolled_back），并把清空过的既有 cell 报成 clobbered——不留半成品。

DRC 与 GDS 回程

ledit.run_drc 用设计里已加载的规则集跑 L-Edit 自己的 DRC（整个 cell，或 rect_um 限定一块区域），只报错误数量和 status——L-Edit v16.3 的 UPI 不暴露违例几何，要看几何请走 ledit.export_gds 导出后交给 klink 的 KLayout 侧 DRC 工具。ledit.drc_summary 不重新跑，只读上一次结果；首次跑之前 errors 是 null，status 是 "needed"。

一个 DRC 演示：两个相距 0.4 微米的 Poly 方块，设计加载了 82 条规则：

drc_summary（跑之前）：  {"cell": "DRC_DEMO", "errors": null, "status": "needed"}
run_drc（整个 cell）：    {"cell": "DRC_DEMO", "errors": 1, "status": "failed", "rules": 82}
run_drc（只框左边方块）： {"cell": "DRC_DEMO", "errors": 0, "status": "failed", "rules": 82, "rect_um": [-1, -1, 4, 6]}

两个相距 0.4 微米的 Poly 方块；ledit.run_drc 用设计的 82 条规则报错误数 1、status failed，只框住左边方块的区域跑报错误数 0 — 两个刻意留了 0.4 微米间距的 Poly 方块，触发一条间距规则：`run_drc` 在整个 cell 上报 `errors: 1` / `status: failed`（82 条规则）；只框住左边方块的区域跑报 `errors: 0`——数量对得上，但没有违例的具体形状或坐标。

ledit.export_gds 把整个设计或一个 cell（连同层级）用 LFile_ExportGDSII 写成 GDS 文件——这是 L-Edit 到 KLayout 最便宜的回程：KLayout 那边 layout.file_info / layout.import_file 原样读取，这个方向不需要任何补齐字节。真实导出 + KLayout 侧读回：

export_gds：         {"bytes": 4096, "scope": "specified_cell", "cell": "ROUTE_05_FANOUT"}
klayout_file_info：  {"top_cells": ["ROUTE_05_FANOUT"], "dbu": 0.001,
                      "layers": [{"layer":1,"datatype":0}, {"layer":11,"datatype":0},
                                 {"layer":996,"datatype":99}, {"layer":999,"datatype":1},
                                 {"layer":999,"datatype":99}]}

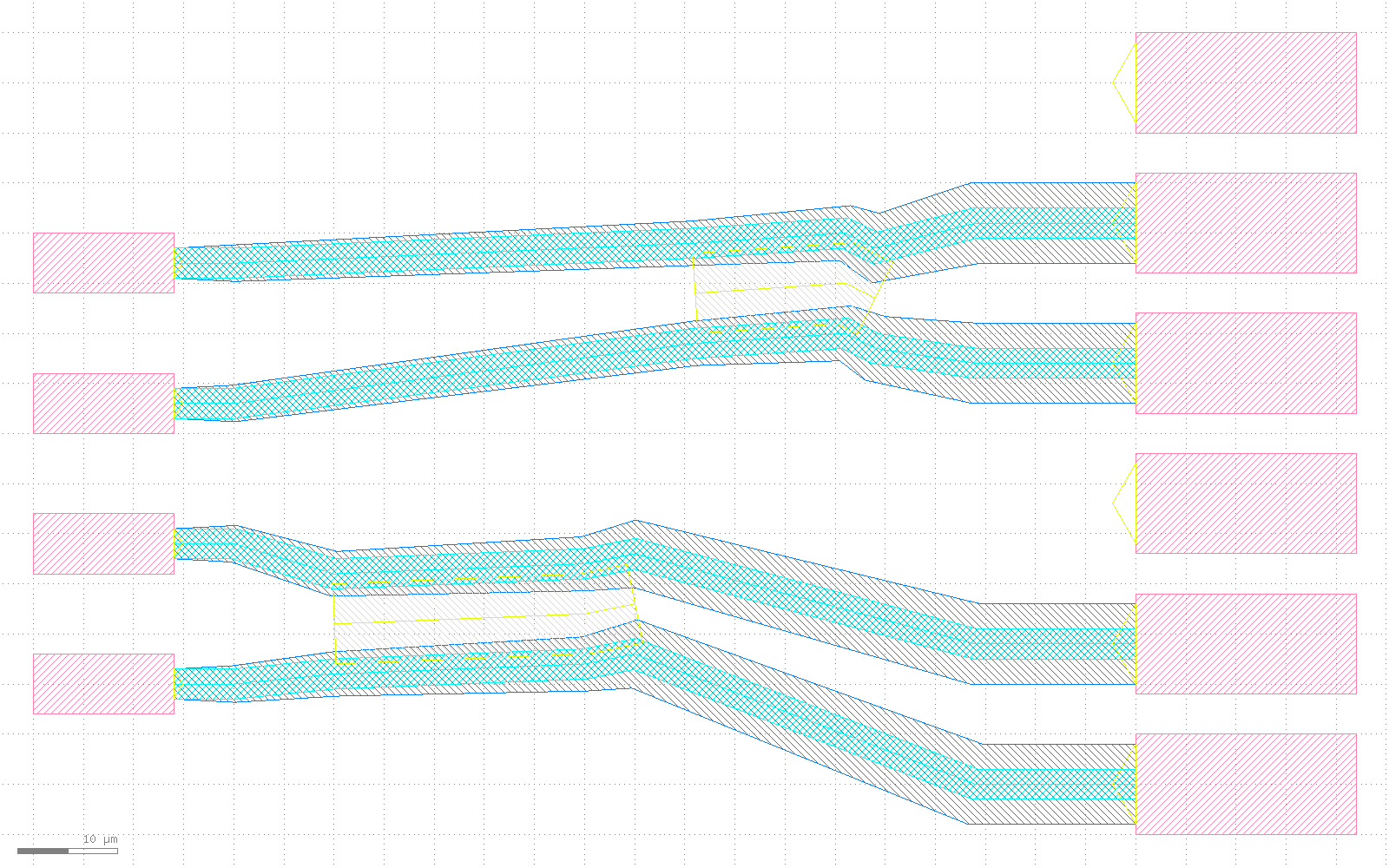

ledit.export_gds 写出的 GDS 文件在 KLayout 里打开（layout.show_file），顶层 cell 为 ROUTE_05_FANOUT，5 个图层，带 KLayout 的比例尺 — `export_gds` 写出的 GDS 用 `layout.show_file` 在 KLayout 里打开：顶层 cell `ROUTE_05_FANOUT`，5 个图层，和上面 `klayout_file_info` 的读数一致。

T-Cell：双向参数化

T-Cell 的生成器代码存在 cell 属性里，桥可以整段读出——参数名从代码的 DO-NOT-EDIT 段稳定解析。由此打通两个方向，验收标准只有一个：逐字节一致（整数纳米坐标逐箱相等，以 L-Edit 实际生成的几何为真值）。

python tcell_workflows.py read NFET_Generator      # 参数与默认值
python tcell_workflows.py variants NFET_Generator --paramsets "[...]" --out ex.json
python tcell_workflows.py writeback MyGen --code gen.cpp --params "[...]"
python tcell_workflows.py verify MyGen --reference ref.py:boxes --paramsets "[...]"
python tcell_workflows.py fit MyGen --paramsets "[...]" --check "[...]" --out fit.json --register MY_DEVICE
python tcell_workflows.py to_pcell MyGen --reference ref.py:boxes --params-spec spec.json --paramsets ps.json --check chk.json --register MY_DEVICE

T-Cell → KLayout（纯几何路线）：fit（v0.2.2）采样样本并拟合 v3 重复组模型——数量、间距、位置全部是精确整数律，在留出检查点上与 L-Edit 新鲜变体逐字节对决，然后注册为 KLayout PCell（放置同样逐字节验证）。模型表达不了或钉不死的结构一律 REFUSE 并点名箱族——交替/奇偶结构请走下面的 to_pcell 移植路线。
T-Cell → KLayout（代码移植路线，to_pcell）：to_pcell 是这条移植路线的脚手架化版本——三个阶段全部过关才注册，任何一步不过直接以非零退出码退出并给出指令性文字，绝不留半成品。第 1 步：把你移植好的参考生成器（Python，entry(params) -> {层名: [[x1,y1,x2,y2] 整数纳米盒子]}，harvest 原生格式，和 verify 用的字典结构完全一致）在若干 --paramsets 上与 L-Edit 新鲜变体逐字节对决；第 2 步：同一个函数原样注册成原生 KLayout PCell（库名 klink_custom；机制是新的 klink.domains.structdevice.pcell_native，注册走显式的 exec.python 逃生舱——刻意不开一条能直接接收代码的 plugin RPC；层名按你设计自己的层表映射到 GDS L/D 号，没在层表里的 GDS 号一律拒绝，klink 从不替你发明）；第 3 步：验收循环——在每个 --check 点把注册好的 PCell 真的放进 live KLayout、把画出的盒子收割回来，再和一份新鲜的 L-Edit 变体逐字节对决。这条路线覆盖 v3 拟合器 REFUSE 的那类结构——奇偶交替的手指、M×L 双线性延展、按计数分档的结构——完整的 L/W/M 参数保真度。
KLayout → T-Cell：agent 生成 UPI 代码 → writeback 写入（同时定义参数表）→ L-Edit 现场编译 → 得到和手写无异的原生参数化 T-Cell。

下面是一次真实运行，针对的是 L-Edit 自带的 NFET_Generator 范例——正是拟合器会因为奇偶/M×L 结构而 REFUSE 的那个器件：

$ python tcell_workflows.py to_pcell NFET_Generator --reference nfet_ref.py:nfet_boxes \
    --params-spec spec.json --paramsets ps.json --check chk.json --register NFET_KLINK
step 1/3: byte-exact verify -- nfet_boxes vs L-Edit NFET_Generator at 5 paramset(s) ...
{'L': 2, 'W': 5, 'M': 1}: 10 boxes -> BYTE-EXACT
{'L': 2, 'W': 8, 'M': 2}: 16 boxes -> BYTE-EXACT
{'L': 3, 'W': 12, 'M': 3}: 24 boxes -> BYTE-EXACT
{'L': 2.5, 'W': 9, 'M': 4}: 24 boxes -> BYTE-EXACT
{'L': 2, 'W': 9.5, 'M': 2}: 16 boxes -> BYTE-EXACT
VERDICT: ALL BYTE-EXACT
step 2/3: registering 'NFET_KLINK' in library 'klink_custom' ...
registered KLayout PCell NFET_KLINK (library klink_custom, params ['L', 'W', 'M'])
step 3/3: acceptance loop -- 3 --check point(s), live KLayout placement vs fresh L-Edit variant ...
  [1/3] {'L': 4, 'W': 15, 'M': 5} ... BYTE-EXACT (34 boxes)
  [2/3] {'L': 2, 'W': 6, 'M': 2} ... BYTE-EXACT (13 boxes)
  [3/3] {'L': 3.5, 'W': 10.5, 'M': 3} ... BYTE-EXACT (20 boxes)
SUCCESS

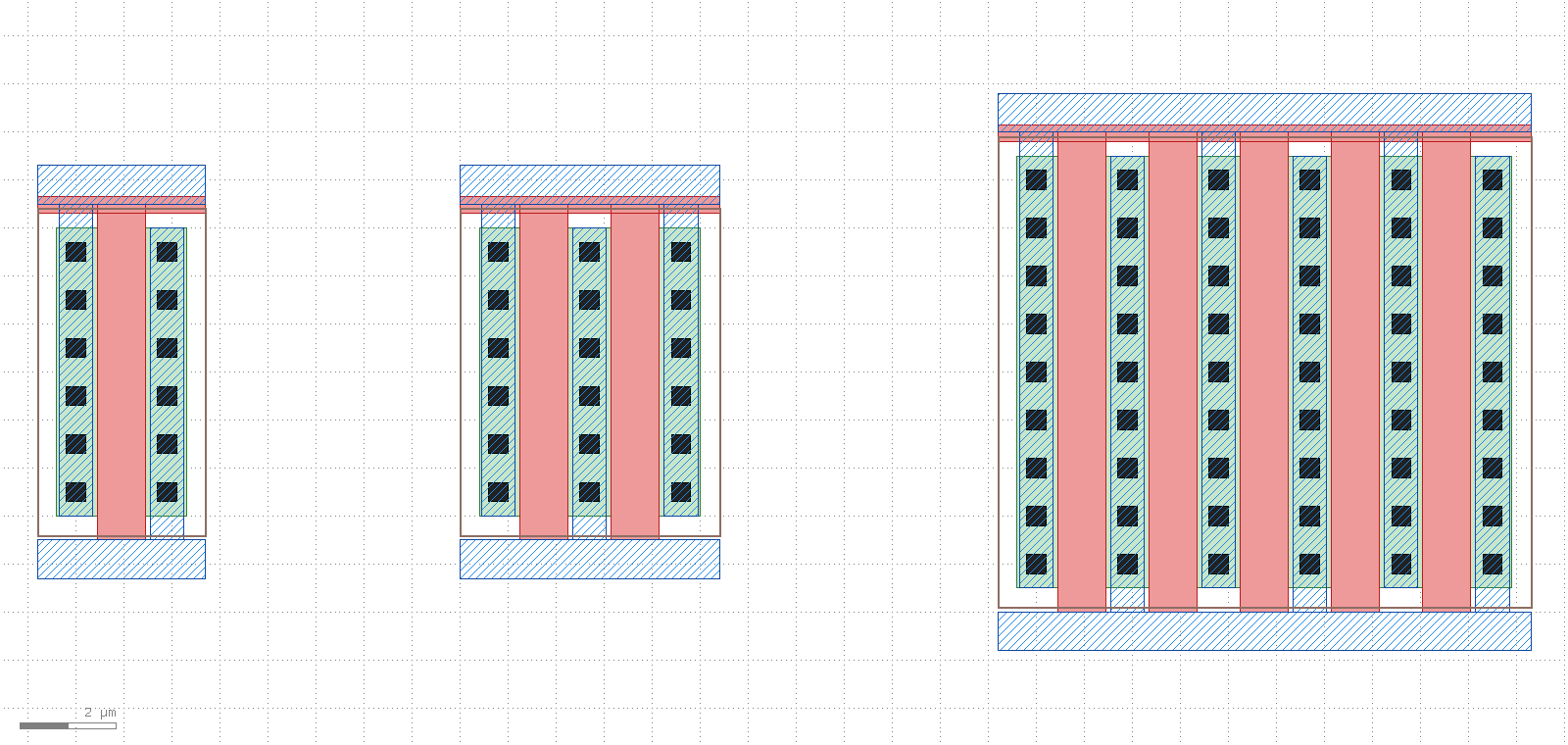

三个由 to_pcell 注册出的原生 PCell 在 KLayout 里的实例，分别标注 M=1、M=2、M=5，手指数随 M 增加，接触行数随 W 呈 floor 律，金属列在上下轨之间交替勾连 — 一个**合成演示器件**（自定的任意尺寸，不对应任何真实工艺）在 M=1 / M=2 / M=5 三组参数下由 `to_pcell` 注册出的原生 PCell 现场画出：手指数量跟着 M 走，接触行数按 W 的 floor 律走，金属列在上下轨之间交替勾连——这正是拟合器会 REFUSE 的那种奇偶结构，`to_pcell` 把它原样搬进 KLayout，逐字节保真。

已知边界与排障

症状 / 边界	含义 / 修法
心跳停了（hello.json 变旧）	L-Edit 弹了模态对话框（常见于 T-Cell 编译错误）——关掉即恢复
改了 T-Cell 代码但几何没变	L-Edit 缓存变体：换一组参数值，或 Tools → Regenerate T-Cells
画进已有 cell 内容翻倍	draw 是追加式——重新生成请用 `clear_cell` 或新 cell
两个 L-Edit 同时开桥	当前单命名空间，只保留一个装宏的实例
层的 GDS 号是 -1	导出 GDS 会错——桥建层会盖号；写回代码请沿用模板的 `need_layer` 范式
工具报 macro 太旧 / `ERR_MACRO_TOO_OLD`	重新装载宏：Tools → klink: Bridge Stop，然后 Tools → Macro → Load Macro…（错误信息本身会打出宏文件的路径）
`run_drc` 拿不到违例几何	设计如此——L-Edit v16.3 的 UPI 只给数量和 `status`；要几何就 `export_gds` 后走 KLayout 侧 DRC 工具
关掉最后一扇窗口，设计还在	符合设计——关窗口不等于关设计，用 `ledit.close_design` 才真正关闭
`save_image` 只是给人看的	验证请用 `get_cell` / status，同 KLayout 截图的规矩——不要拿图片当验证证据

范围说明：参数化的智能（拟合、移植、验证）在 klink/KLayout 侧完成，L-Edit 收到的是原生结果（静态 cell 或真 T-Cell）。桥不是 L-Edit 插件，是随 klink 发行的外部适配层。
